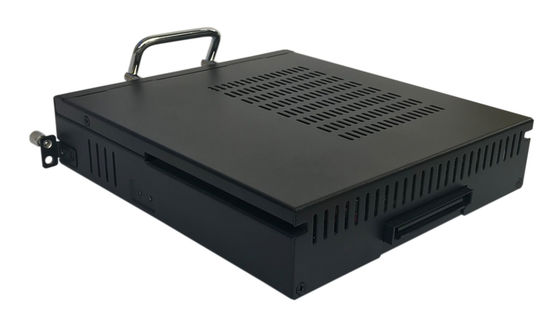

w pełni wbudowany inteligentny moduł PC OPS Media Player Intel I3 I5 I7 Windows 10 Skylake

  • fully embedded smart OPS PC Module Media Player Intel I3 I5 I7 Windows 10 Skylake
  • fully embedded smart OPS PC Module Media Player Intel I3 I5 I7 Windows 10 Skylake
  • fully embedded smart OPS PC Module Media Player Intel I3 I5 I7 Windows 10 Skylake
Miejsce pochodzenia Chiny
Nazwa handlowa ITD/OEM
Orzecznictwo CE/ROHS/FCC
Numer modelu ITD-MNPC-6300U-OPS-PxxN
Minimalne zamówienie 1 szt
Cena TBA
Szczegóły pakowania Pianka, pudełko upominkowe, drewniana skrzynia, paleta
Zasady płatności T/T, PayPal (173515844@qq.com)
Możliwość Supply 10000 jednostek miesięcznie
Szczegóły Produktu
Cechy Wejście OPS Opcjonalny procesor Procesor Intel 6. i 7. generacji FCBGA1356 Celeron, Core i3 i5 i7; 6. generacja: 3855U,3955U, i3-600
Temperatura robocza -20 do 60 C Wymiar 180*195*32mm
LAN 1 x 10/100/1000 Mb/s Ethernet (WIFI opcjonalnie) (2 x 10/100/1000 Mb/s opcjonalnie) we/wy 1 * wejście DC, 1 * VGA, 1 * HDMI, 2 * USB3.0, 1 * LAN, 2 * USB2.0, 1 * SPK, 1 * wejście mikrofonowe
Zasilacz Support DC 12V /19V; Obsługa prądu stałego 12 V/19 V; DC port: 5.5*2.5mm Recommende Nazwa kodowa procesora Skylake, Kabylake
Obsługa systemu operacyjnego Windows 10, Windows 8, Windows 7, Linux Ubuntu Gwarancja 2 lata
Podkreślić

Wbudowany moduł PC OPS

,

moduł PC OPS 6300U

,

moduł PC Skylake smart ops
Zostaw wiadomość
opis produktu

Moduł komputerowy OPS odtwarzacz multimedialny Intel i3 i5 i7 Windows 10 Skylake



Cechy modułu komputerowego OPS:



Minikomputery przemysłowe OPS Slot-in obsługują szeroką gamę aplikacji, począwszy od statycznego odtwarzania treści, a skończywszy na najbardziej wymagających interaktywnych aplikacjach o wysokiej rozdzielczości lub wymagających dużej ilości zasobów.Procesory Intel szóstej i siódmej generacji (Skylake i Kabylake) zapewniają nową klasę mocy obliczeniowej, która napędza następną generację komputerów typu slot-in.Koncepcja OPS zapewnia kompaktowe iw pełni wbudowane rozwiązanie zapewniające integrację wszystkich złączy, w tym zasilania, sygnałów wideo i audio oraz RS-232.



Specyfikacje OPS:



Specyfikacja

Opcjonalne obudowy OPS P30N, P33N, P42N



Wymiary obudowy

 ITD-MNPC-xxxxU-OPS-P30N: 180*195*30mm.
ITD-MNPC-xxxxU-OPS-P33N: 180*195*33mm.
ITD-MNPC-xxxxU-OPS-P42N: 180*195*42mm.



Opcjonalny procesor

TDP: 15 W, niskie zużycie energii, oszczędność energii;

Obsługa Intela 6cz&7czgeneracja FCBGA1356 Celeron, procesor Core i3 i5 i7;

6czgeneracja: 3855U,3955U, i3-6006U/6100U, i5-6200U/6300U, i7-6500U/6600U

7czgeneracja: 3865U,3965U, i3-7020U/7100U/7130U, i5-7200U/7300U, i7-7500U/7600U
Chipset Zintegrowany pojedynczy układ scalony w procesorze
Pamięć 1*Laptop DDR4 2133/2400 MHz niskonapięciowy 1,2 V Kanał pamięci, maks. 16 GB RAM
Grafika Zintegrowana grafika Intel HD 510/520/610/620 w procesorze
Rozpraszanie ciepła Cienki, fajny, cichy wentylator
Zasilacz

Obsługa prądu stałego 12 V/19 V;Port prądu stałego: 5,5 * 2,5 mm

Zalecane 12V 5A/7A/10A lub 19V 3A (lub więcej).
Ethernet

1 * port Realtek 8111H Gigabit Ethernet RJ45 LAN;Opcjonalne podwójne porty LAN.

Obsługa funkcji rozruchu bezdyskowego typu wake-on-LAN i PXE.



Wyświetlacz

Obsługa pojedynczego wyświetlacza, kopiowania i rozszerzania na dwóch wyświetlaczach, pojedynczego wyświetlacza w systemie DOS;

Obsługa wyświetlaczy H.264,3D,2K,1080P, FHD,4K, UHD;

1 * interfejs VGA obsługuje maksymalną rozdzielczość 1920*1200 @ 60Hz;

1 * interfejs HDMI 1.4 obsługuje maksymalną rozdzielczość 4096*2304 @ 24/30Hz.

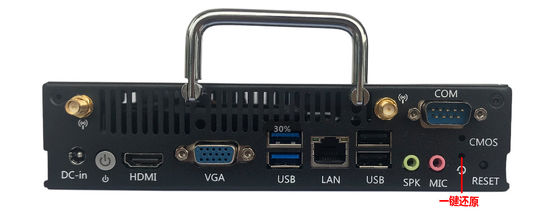

Zewnętrzne porty we/wy

1 * wejście DC, 1 * VGA, 1 * HDMI, 2 * USB3.0, 1 * LAN, 2 * USB2.0, 1 * SPK, 1 * wejście mikrofonowe, 1 * 80-pinowe gniazdo OPS,

1 * przycisk systemu odzyskiwania jednym klawiszem, 1 * przycisk CMOS, 1 * przycisk resetowania itp.

Opcjonalnie 1*RS232 COM (P42Nobudowa).
Wbudowane piny

VGA, HDMI, 4PIN ATX, 4*USB2.0, F_PANEL, AUTO_SW, opcjonalnie RS232 COM, CLR_CMOS, GPIO,

2*WENTYLATOR itp.
Dźwięk Zintegrowany cyfrowy dekoder dźwięku Realtek ALC662 HD, 6-kanałowy kontroler dźwięku o wysokiej wierności.



Dysk twardy

1*2,5-calowe gniazdo SATA na dysk SSD lub dysk twardy;

1 * port SATA3.0 dla 2,5-calowego dysku SSD lub HDD;

1*gniazdo MSATA3.0 (SATA, sygnały USB) na dysk SSD Mini SATA (MSATA);

Jeśli potrzebujesz sygnału NVME (PCIE) w gnieździe MSATA, poinformuj nas o zmianie z wyprzedzeniem.
Włącznik 1 * przycisk zasilania
Bateria Bateria guzikowa 3V CR2032
Wi-Fi

2 * Otwory WIFI na maszty antenowe.

1 * gniazdo Mini PCIE (PCIE, sygnały USB) obsługuje moduł WIFI, 3G/4G/Bluetooth/GPS.
COM (port szeregowy)

Obudowy P30N P33N nie posiadają portu COM, ale posiadają 1*pin RS232 COM.

Obudowa P42N posiada 1*port COM RS232, ale nie posiada pinu COM.
Środowisko działania

Temperatura robocza: -20 ℃ ~ 60 ℃

Wilgotność podczas pracy: 5% ~ 95% Wilgotność względna, bez kondensacji
BIOS BIOS AMI;Obsługuje włączanie, przełącznik czasowy, przełącznik zdalny, inteligentnie identyfikuje urządzenia
Oglądaj psa Programowanie Watch Dog obsługuje funkcję resetowania sprzętu (256 poziomów, 0 ~ 255 sekund)
Zasilanie włączone

Domyślnie komputer nie obsługuje funkcji „Włącz i uruchom”, jeśli potrzebujesz, poinformuj nas o wcześniejszym ustawieniu.

Pin AUTO_SW, BIOS obsługuje ustawienia włączania i uruchamiania.
System operacyjny Obsługuje Windows 10, Windows 8, Windows 7, Linux Ubuntu
Certyfikaty CE, FCC, RoHS
Kolor obudowy Czarny
Materiał obudowy Metal
LOGO ITD/OEM
Metoda instalacji Wiszące na ścianie, biurko
Waga netto 2,0 kg/zestaw
Akcesoria Zasilacz, opcjonalna karta rozszerzeń OPS
Gwarancja 2 lata



Opis dysku twardego
Procesor Intela Port SATA3.0 (SATA1) 2,5-calowe gniazdo SATA (SATA2) gniazdo mSATA
Gdy komputer korzysta z procesora Celeron Bez wsparcia Wsparcie Wsparcie
Gdy komputer korzysta z procesora Core Wsparcie Wsparcie Wsparcie



Szczegóły zamówienia

Seria Kino
ITD-MNPC-3855U-OPS-P30N/P33N Komputer PC OPS z procesorem Intel Celeron 6. generacji 3855U 1,6 GHz, we/wy wymienione powyżej
ITD-MNPC-3955U-OPS-P30N/P33N Komputer PC OPS z procesorem Intel Celeron 6. generacji 3955U 2,0 GHz, we/wy wymienione powyżej
ITD-MNPC-6006U-OPS-P30N/P33N Komputer OPS z procesorem Intel Core 6006U 6. generacji 2,0 GHz, we/wy wymienione powyżej
ITD-MNPC-6100U-OPS-P30N/P33N Komputer OPS z procesorem Intel Core 6100U 6. generacji 2,3 GHz, we/wy wymienione powyżej
ITD-MNPC-6200U-OPS-P30N/P33N Komputer PC OPS z procesorem Intel Core 6. generacji 6200U 2,3 GHz, we/wy wymienione powyżej
ITD-MNPC-6300U-OPS-P30N/P33N Komputer PC OPS z procesorem Intel Core 6300U 6. generacji 2,4 GHz, we/wy wymienione powyżej
ITD-MNPC-6500U-OPS-P30N/P33N Komputer PC OPS z procesorem Intel Core 6. generacji 6500U 2,5 GHz, we/wy wymienione powyżej
ITD-MNPC-6600U-OPS-P30N/P33N Komputer PC OPS z procesorem Intel Core 6600U 6. generacji 2,6 GHz, we/wy wymienione powyżej
ITD-MNPC-3865U-OPS-P30N/P33N Komputer OPS z procesorem Intel Core 7. generacji 3865U 1,8 GHz, we/wy wymienione powyżej
ITD-MNPC-3965U-OPS-P30N/P33N Komputer PC OPS z procesorem Intel Core 7. generacji 3965U 2,2 GHz, we/wy wymienione powyżej
ITD-MNPC-7020U-OPS-P30N/P33N Komputer PC OPS z procesorem Intel Core 7. generacji 7020U 2,3 GHz, we/wy wymienione powyżej
ITD-MNPC-7100U-OPS-P30N/P33N Komputer PC OPS z procesorem Intel Core 7. generacji 7100U 2,4 GHz, we/wy wymienione powyżej
ITD-MNPC-7130U-OPS-P30N/P33N Komputer PC OPS z procesorem Intel Core 7. generacji 7130U 2,7 GHz, we/wy wymienione powyżej
ITD-MNPC-7200U-OPS-P30N/P33N Komputer OPS z procesorem Intel Core 7. generacji 7200U 2,5 GHz, we/wy wymienione powyżej
ITD-MNPC-7300U-OPS-P30N/P33N Komputer PC OPS z procesorem Intel Core 7. generacji 7020U 2,6 GHz, we/wy wymienione powyżej
ITD-MNPC-7500U-OPS-P30N/P33N Komputer PC OPS z procesorem Intel Core 7. generacji 7500U 2,7 GHz, we/wy wymienione powyżej
ITD-MNPC-7600U-OPS-P30N/P33N Komputer PC OPS z procesorem Intel Core 7. generacji 7600U 2,8 GHz, we/wy wymienione powyżej
ITD-MNPC-xxxxU-OPS-P42N Komputer OPS z powyższymi opcjami, ale z dodatkowym portem COM

Definicje 80-pinowego automatu OPS

SZPILKA Sygnał Opis Kanał   Szpilka Sygnał Opis Kanał
  1.
 DDP_3N DisplayPort NA ZEWNĄTRZ
  1.
 RSVD Zarezerwowane szpilki -
  1.
 DDP_3P DisplayPort NA ZEWNĄTRZ
  1.
 RSVD Zarezerwowane szpilki -
  1.
 GND Grunt -
  1.
 RSVD Zarezerwowane szpilki -
  1.
 DDP_2N DisplayPort NA ZEWNĄTRZ
  1.
 RSVD Zarezerwowane szpilki -
  1.
 DDP_2P DisplayPort NA ZEWNĄTRZ
  1.
 RSVD Zarezerwowane szpilki -
  1.
 GND Grunt -
  1.
 RSVD Zarezerwowane szpilki -
  1.
 DDP_1N DisplayPort NA ZEWNĄTRZ
  1.
 RSVD Zarezerwowane szpilki -
  1.
 DDP_1P DisplayPort NA ZEWNĄTRZ
  1.
 RSVD Zarezerwowane szpilki -
  1.
 GND Grunt -
  1.
 RSVD Zarezerwowane szpilki -
  1.
 DDP_0N DisplayPort NA ZEWNĄTRZ
  1.
 SYS_FAN Sterowanie wentylatorem systemowym NA ZEWNĄTRZ
  1.
 DDP_0P DisplayPort NA ZEWNĄTRZ
  1.
 UART_RXD UART 3,3V W
  1.
 GND Grunt -
  1.
 UART_TXD UART 3,3V NA ZEWNĄTRZ
  1.
 DDP_AUXN DisplayPort we/wy
  1.
 GND Grunt -
  1.
 DDP_AUXP DisplayPort we/wy
  1.
 StdA_SSRX- USB3.0 W
  1.
 DDP_HPD DisplayPort W
  1.
 StdA_SSRX+ USB3.0 W
  1.
 GND Grunt -
  1.
 GND Grunt -
  1.
 TMDS_CLK- DVI-D NA ZEWNĄTRZ
  1.
 StdA_SSTX- USB3.0 NA ZEWNĄTRZ
  1.
 TMDS_CLK+ DVI-D NA ZEWNĄTRZ
  1.
 StdA_SSTX+ USB3.0 NA ZEWNĄTRZ
  1.
 GND Grunt -
  1.
 GND Grunt -
  1.
 TMDS0- DVI-D NA ZEWNĄTRZ
  1.
 USB_PN2 USB we/wy
  1.
 TMDS0+ DVI-D NA ZEWNĄTRZ
  1.
 USB_PP2 USB we/wy
  1.
 GND Grunt -
  1.
 GND Grunt -
  1.
 TMDS1- DVI-D NA ZEWNĄTRZ
  1.
 USB_PN1 USB we/wy
  1.
 TMDS1+ DVI-D NA ZEWNĄTRZ
  1.
 USB_PP1 USB we/wy
  1.
 GND Grunt -
  1.
 GND Grunt -
  1.
 TMDS2- DVI-D NA ZEWNĄTRZ
  1.
 USB_PN0 USB we/wy
  1.
 TMDS2+ DVI-D NA ZEWNĄTRZ
  1.
 USB_PP0 USB we/wy
  1.
 GND Grunt -
  1.
 GND Grunt -
  1.
 DVI_DDC_DATA DVI-D we/wy
  1.
 AZ_LINEOUT_L Audio-Lch NA ZEWNĄTRZ
  1.
 DVI_DDC_CLK DVI-D we/wy
  1.
 AZ_LINEOUT_R Audio-Rch NA ZEWNĄTRZ
  1.
 DVI_HPD DVI-D W
  1.
 CEC Elektroniczna kontrola konsumencka we/wy
  1.
 GND Grunt -
  1.
 PB_DET Wykrywanie płyty wtykowej NA ZEWNĄTRZ
  1.
 +12V~+19V Moc -
  1.
 PS_ON# Podłączany sygnał włączony W
  1.
 +12V~+19V Moc -
  1.
 STATUS_PWR MocDobra

NA ZEWNĄTRZ

(OC)
  1.
 +12V~+19V Moc -
  1.
 GND Grunt -
  1.
 +12V~+19V Moc -
  1.
 GND Grunt -
  1.
 +12V~+19V Moc -
  1.
 GND Grunt -
  1.
 +12V~+19V Moc -
  1.
 GND Grunt -
  1.
 +12V~+19V Moc -
  1.
 GND Grunt -
  1.
 +12V~+19V Moc -
  1.
 GND Grunt -

Zauważyć:

1. Definicja kolumny I/O odnosi się do płytki wtykowej.

2. OC=otwarty kolektor.

3. W przypadku implementacji USB 3.0 piny #60 i #61 powinny być użyte jako uzupełnienie sygnałów Super Speed ​​USB.

UWAGA

  1. 80-pinowe gniazdo OPS nie obsługuje wymiany podczas pracy.W przypadku wymiany na gorąco łatwo uszkodzić płytę główną.
  2. Domyślnie komputer nie ma gniazda karty SIM.Jeśli potrzebujesz gniazda karty SIM dla modułu 4G, poinformuj nas o dodaniu z wyprzedzeniem.
  3. Zmiana sygnału lub dodanie portu sieciowego wpłynie na liczbę portów USB.
  4. Wyczyszczenie pamięci CMOS spowoduje wyczyszczenie poprzednich ustawień systemu BIOS i przywrócenie oryginalnych ustawień fabrycznych.

Proszę nie czyścić pamięci CMOS, gdy komputer jest włączony lub ładowany, aby nie uszkodzić płyty głównej.

  1. Domyślnie komputer ma tylko 1 port LAN.Jeśli potrzebujesz 2*portów LAN, obudowa wymaga przeprojektowania.
  2. Ustaw opcję „Włączanie i uruchamianie” za pomocą zworki „AUTO_SW” lub ustawienia BIOS.Te dwie metody konfiguracji nie mogą być wykonane jednocześnie.Inaczej będą się kłócić.
  3. Gdy komputer korzysta z procesora Celeron, dostępny jest 1 port SATA;Gdy komputer korzysta z procesora Core, dostępne są 2 porty SATA.
